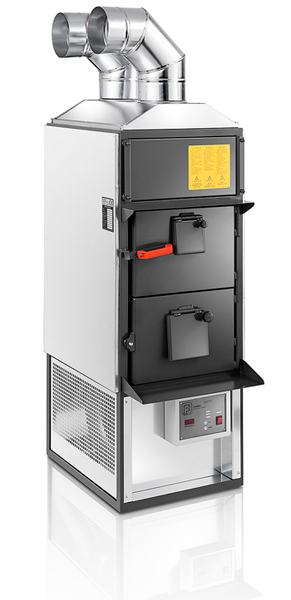

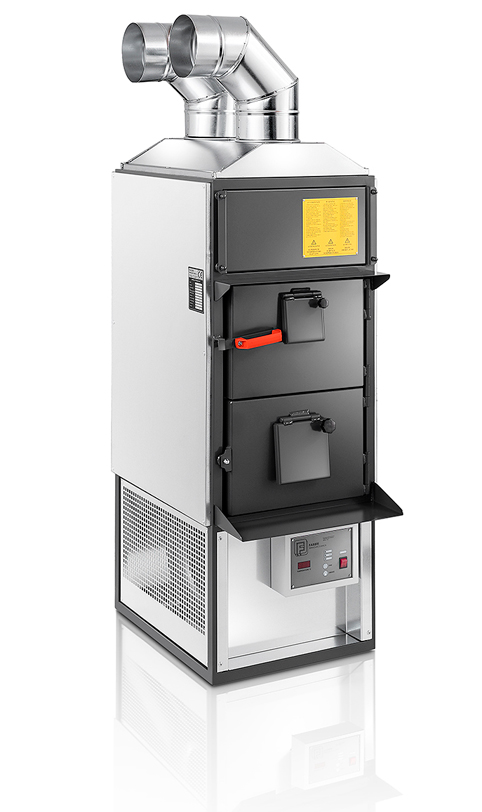

Modelo: F28 |
|
Características de fabricación
Horno horizontal de acero térmico al cromo inoxidable reforzado con nervaduras.
Cambiador de 2 ó 3 revoluciones de humo.
Manto interno de chapa brillante para espacio intermedio y aislamiento.
Manto externo de chapa galvanizada.
Bastidor con perfil barnizado.
Puertas para carga con refractario y parrillas extraíbles.
Paneles con refractario para limpieza tubos.
Ventiladores centrífugos de doble aspiración para impulsión aire caliente con funcionamiento a bajo régimen de revoluciones y colocados en suspensiones elásticas, accionados por uno o varios motores eléctricos.
Ventilador para extracciones de humos (excluidos los modelos F 28-F 55 sv - F 85 sv).
Cuadro eléctrico de mando y control - termostato de regulación.
SUPERFICIE APROXIMADA A CALENTAR: m² 100 / 150 - m³ 500
Manutención:
Ael mantenimiento ordinario consiste en eliminar, abriendo la puerta, las cenizas que se depositan.
Una o dos veces al año realizar una limpieza general incluso de los tubos.
|
|
|
|

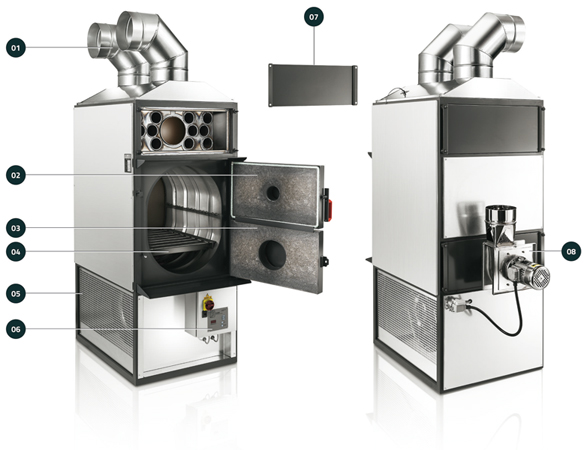

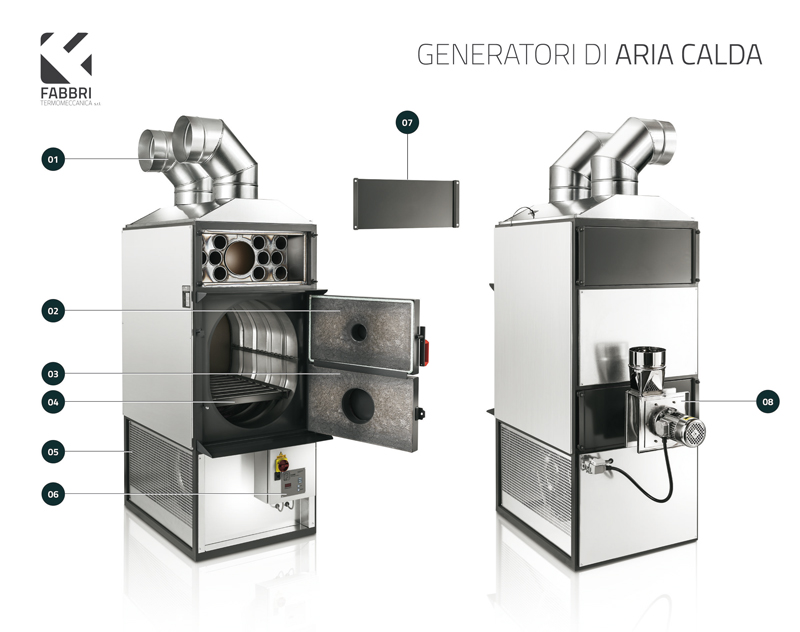

Caracteristicas Tecnicas
01 Bocas de impulsión aire caliente
02 Puerta de carga manual
03 Puerta de control extracción cenizas
04 Parrilla de apoyo descartes
05 Rejilla de aspiración aire
06 Cuadro eléctrico
07 Puerta inspección limpieza tubos
08 Grupo de aspiración humos*
(*para modelos con ventilación humos)
|
 |
|
|

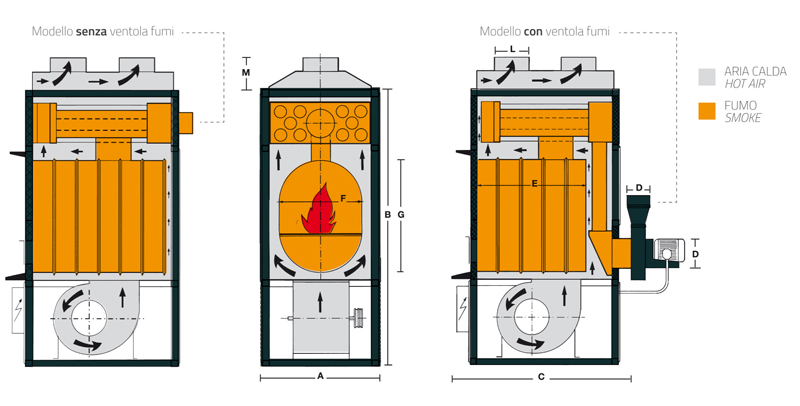

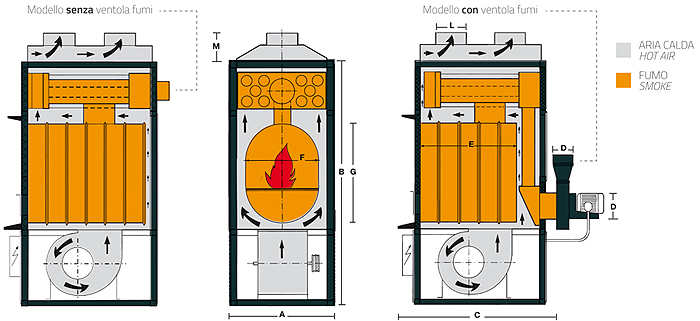

Datos Técnicos |
 |
|
|
F 28 |
F 55 |
F 85 |
F 120 |
F 240 |
F 350 |
| A Ancho |
550 mm |
700 mm |
800 mm |
930 mm |
1.100 mm |
1.220 mm |
| B Altura |
1.400 mm |
1.550 mm |
1.760 mm |
1.970 mm |
2.250 mm |
2.700 mm |
| C Largo |
920 mm |
1.150 mm |
1.280 mm |
1.700 mm |
1.900 mm |
2.700 mm |
| C Diámetro Chimenea |
160 mm |
180 mm |
180 mm |
200 mm |
200 mm |
250 mm |
| L Tubos impulsión aire caliente |
2x180 ø mm |
2x200 ø mm |
2x250 ø mm |
3x250 ø mm |
3x300 ø mm |
4x350 ø mm |
| M Tanque compensador |
160 mm |
200 mm |
220 mm |
230 mm |
250 mm |
300 mm |
| E Largo fogón |
500 mm |
660 mm |
750 mm |
950 mm |
1.200 mm |
1.900 mm |
| F Ancho horno |
400 mm |
480 mm |
560 mm |
600 mm |
740 mm |
900 mm |
| G Altura horno |
590 mm |
600 mm |
700 mm |
860 mm |
1.040 mm |
900 mm |
Combustibles - Madera - Virutas - Turba |
| Potencia fogón |
29.900 kcal/h |
69.000 kcal/h |
99.500 kcal/h |
150.000 kcal/h |
300.000 kcal/h |
437.000 kcal/h |
| Potencia convencional rendimiento |
25.000 kcal/h |
55.000 kcal/h |
80.000 kcal/h |
120.000 kcal/h |
240.000 kcal/h |
300.000 kcal/h |
| Capacidad de aire (a 15°) |
2.200 mc/h |
3.500 mc/h |
6.300 mc/h |
8.900 mc/h |
17.800 mc/h |
26.000 mc/h |
Consumo Combustibile
P.C. 3.500 Kcal/Kg. |
13 Kg/h |
20 Kg/h |
30 Kg/h |
43 Kg/h |
85 Kg/h |
120 Kg/h |
| Potencia eléctrica ventiladores |
0,35 HP |
0,35 HP |
1,5 HP |
3 HP |
4 HP |
6 HP |
| Potencia eléctrica aspiración |
- |
0,35 HP |
0,35 HP |
0,75 HP |
0,75 HP |
1,5 HP |
| Voltaje motores |
220 V monof.
220 V oneph. |
220 V monof.
220 V oneph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
| Nota: Todos los datos técnicos son susceptibles de variaciones y mejoras, nos reservamos el derecho de modificarlos sin vínculo de aviso previo.
|
|
|
Los Generadores de aire caliente poli-combustibles de concepción moderna, son idóneos para la combustión de madera y todos los combustibles sólidos permitidos por la ley.
Defiende el medioambiente y ahorra energía. |
 |
|
|
|
|
