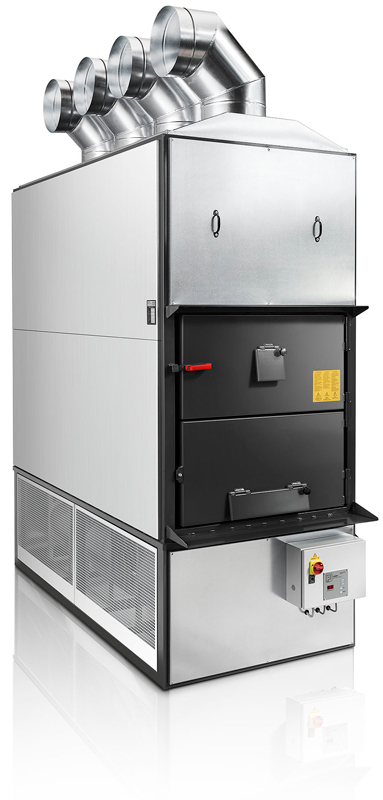

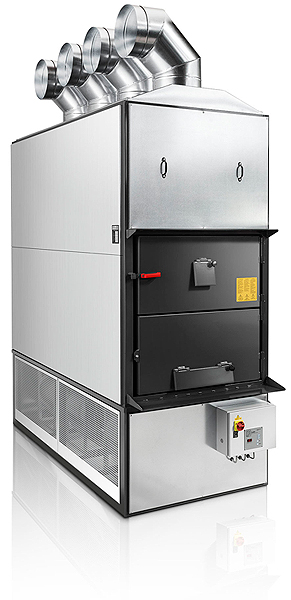

Modello: F350 |
|
Caratteristiche Costruttive
Forno orizzontale in acciaio termico al cromo inox rinforzato con nervature.
Scambiatore a 2 o 3 giri di fumo.
Manto interno in lamiera lucida per intercapedine e isolamento.
Manto esterno in lamiera zincata.
Telaio in profilato verniciato.
Sportelli per caricamento con refrattario e griglie estraibili.
Pannelli con refrattario per pulizia tubi.
Ventilatori centrifughi a doppia aspirazione per mandata aria calda funzionanti a basso regime di giri e disposti su speciali sospensioni elastiche, azionati da uno o più motori elettrici.
Ventola per estrazioni fumi (esclusi modelli F 28-F 55 sv - F 85 sv).
Quadro elettrico di comando e controllo - termostato di regolazione.
SUPERFICIE INDICATIVA DA RISCALDARE: m² 1.800 - m³ 8.000
Manutenzione:
La manutenzione ordinaria consiste nell'asportare, aprendo lo sportello, le ceneri depositate.
Una, due volte all'anno fare una pulizia generale anche dei tubi.
|
|
|
|
Caratteristiche Tecniche
01 BOCCHE DI MANDATA ARIA CALDA
02 SPORTELLO CARICAMENTO MANUALE
03 SPORTELLO DI CONTROLLO ESTRAZIONE
CENERI
04 GRIGLIA DI APPOGGIO COMBUSTIBILI
05 GRATA DI ASPIRAZIONE ARIA
06 QUADRO DI COMANDO
07 SPORTELLO ISPEZIONE PULIZIA TUBI
08 GRUPPO DI ASPIRAZIONE FUMI*
(*per modelli con ventola fumi)
|
 |
|
|
Dati Tecnici |
 |
|
|
F 28 |
F 55 |
F 85 |
F 120 |
F 240 |
F 350 |
| A Larghezza |
550 mm |
700 mm |
800 mm |
930 mm |
1.100 mm |
1.220 mm |
| B Altezza |
1.400 mm |
1.550 mm |
1.760 mm |
1.970 mm |
2.250 mm |
2.700 mm |
| C Lunghezza |
920 mm |
1.150 mm |
1.280 mm |
1.700 mm |
1.900 mm |
2.700 mm |
| C Diametro Camino |
160 mm |
180 mm |
180 mm |
200 mm |
200 mm |
250 mm |
| L Tubi mandata aria calda |
2x180 ø mm |
2x200 ø mm |
2x250 ø mm |
3x250 ø mm |
3x300 ø mm |
4x350 ø mm |
| M Plenum |
160 mm |
200 mm |
220 mm |
230 mm |
250 mm |
300 mm |
| E Larghezza focolare |
500 mm |
660 mm |
750 mm |
950 mm |
1.200 mm |
1.900 mm |
| F Larghezza forno |
400 mm |
480 mm |
560 mm |
600 mm |
740 mm |
900 mm |
| G Altezza forno |
590 mm |
600 mm |
700 mm |
860 mm |
1.040 mm |
900 mm |
Combustibili: Legna - Trucioli - Torba |
| Potenzialità Focolare |
29.900 kcal/h |
69.000 kcal/h |
99.500 kcal/h |
150.000 kcal/h |
300.000 kcal/h |
437.000 kcal/h |
| Potenzialità Convenzionale Resa |
25.000 kcal/h |
55.000 kcal/h |
80.000 kcal/h |
120.000 kcal/h |
240.000 kcal/h |
300.000 kcal/h |
| Portata d'aria (a 15°) |
2.200 mc/h |
3.500 mc/h |
6.300 mc/h |
8.900 mc/h |
17.800 mc/h |
26.000 mc/h |
Consumo Combustibile
(P.C. 3.500 Kcal/Kg) |
13 Kg/h |
20 Kg/h |
30 Kg/h |
43 Kg/h |
85 Kg/h |
120 Kg/h |
| Potenza Elettrica Ventilatori |
0,35 HP |
0,35 HP |
1,5 HP |
3 HP |
4 HP |
6 HP |
| Potenza Elettrica asp. Fumo |
- |
0,35 HP |
0,35 HP |
0,75 HP |
0,75 HP |
1,5 HP |
| Voltaggio Motori |
220 V trif.
220 V threeph. |
220 V trif.
220 V threeph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
| N.B. Tutti i dati tecnici sono suscettibili di variazioni e miglioramenti, ci riserviamo il diritto di modificarli senza l'obbligo di preavviso. |
|
|
Generatori di Aria Calda policombustibili di moderna concezione, adatti alla combustione di legna e tutti i combustibili solidi permessi dalla legge.
Difende l'ambiente e Risparmia Energia. |
 |
|
|
|
|
